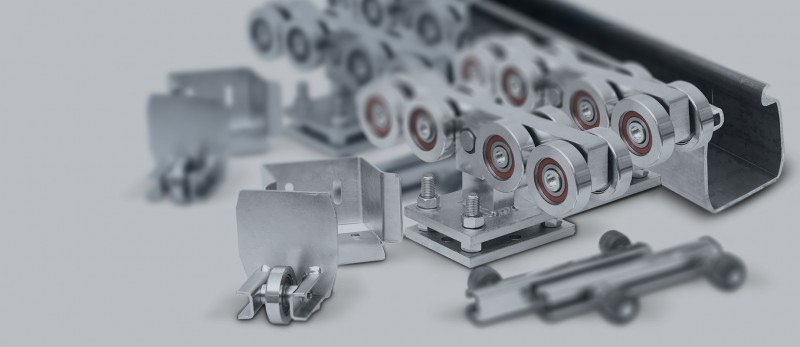

Консольная система балок и роликов РОЛТЭК до 500 кг (6м)

Консольная система является главной частью механизма откатных (сдвижных) ворот.

Мы предлагаем несколько вариантов консольных систем в зависимости от веса полотна Ваших ворот .


Консольная система балок и роликов РОЛТЭК предназначена для ворот весом до 500 кг и шириной проема до 5 м.
Комплектующие Ролтэк серии ЭКО для откатных ворот с балкой из катаной стали, шарикоподшипниковыми опорами  и защищенными от коррозии элементами. При создании консольной конструкции состоящей из двух опор, требуется жесткость, способная выдерживать вес полотна и ветровые нагрузки, нести значительный собственный вес направляющей. Используя сварную или сборную раму, комплектующие Ролтэк Эко позволяют собрать законченную конструкцию для последующего заполнения. Толщина металлической балки 3,5 мм.

Чтобы не ошибиться в расчетах конструкции откатных ворот и правильно подобрать комплектующие Ролтэк перед началом монтажных работ необходимо определить:
- Высоту и ширину проема.
- Вес используемого противовеса;
- Вес откатных ворот в сборе.

Если предполагается изготовление откатных ворот своими руками определите форму и длину используемых металлоконструкций и рассчитайте их вес исходя из массы погонного метра материала. При использовании заполнения добавьте и его вес, предварительно узнав массу квадратного метра и рассчитав площадь готового полотна.
При выборе ширины необходимого проема ворот нужно иметь ввиду габариты легкового и грузового транспорта, угол заезда и добавить безопасный зазор от опор ворот до зеркал заднего вида.
Откатная конструкция подразумевает наличие противовеса, его длина составляет 40-50% от ширины проема. Он обеспечивает равномерное распределение нагрузки по опорам.

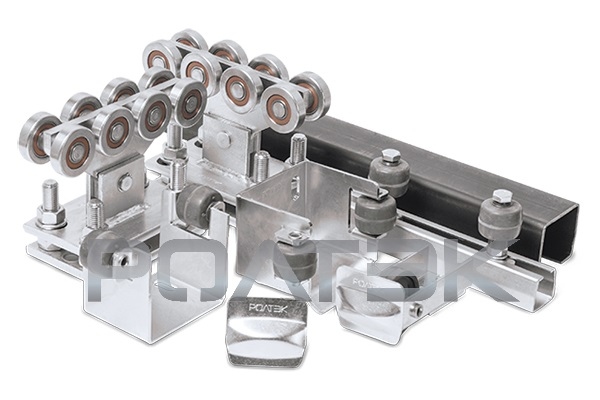

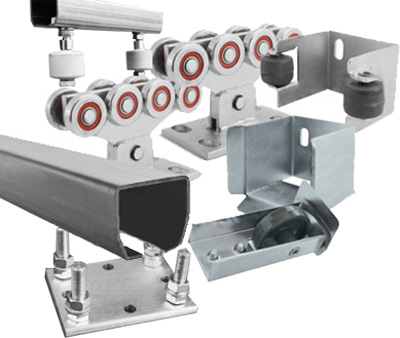

В комплект консольной системы входит:
1) Кронштейн с боковым креплением в кол-ве 1 шт.,
2) Опора роликовая ЭКО в кол-ве 2 шт,
3) Направляющая ЭКО 6м  в кол-ве 1 шт.
4) Ловитель нижний роликовый ЭКО в кол-ве 1 шт.
5) Ловитель верхний составной роликовый в кол-ве 1 шт.,
6) Ролик резиновый в кол-ве 2 шт.
7) Ролик концевой съемный ЭКО в кол-ве 1 шт.,
8) Заглушка направляющей ЭКО в кол-ве 1 шт.,
9) Кронштейн ловителя усиленный в кол-ве 1 шт.

Мы предлагаем консольные системы на любые  откатные (сдвижные) ворота. Комплект роликов и направляющая универсальны. На балку возможно крепить любое полотно из любого материала: ворота из кованой стали, ворота из деревянной рейки, ворота из профлиста
